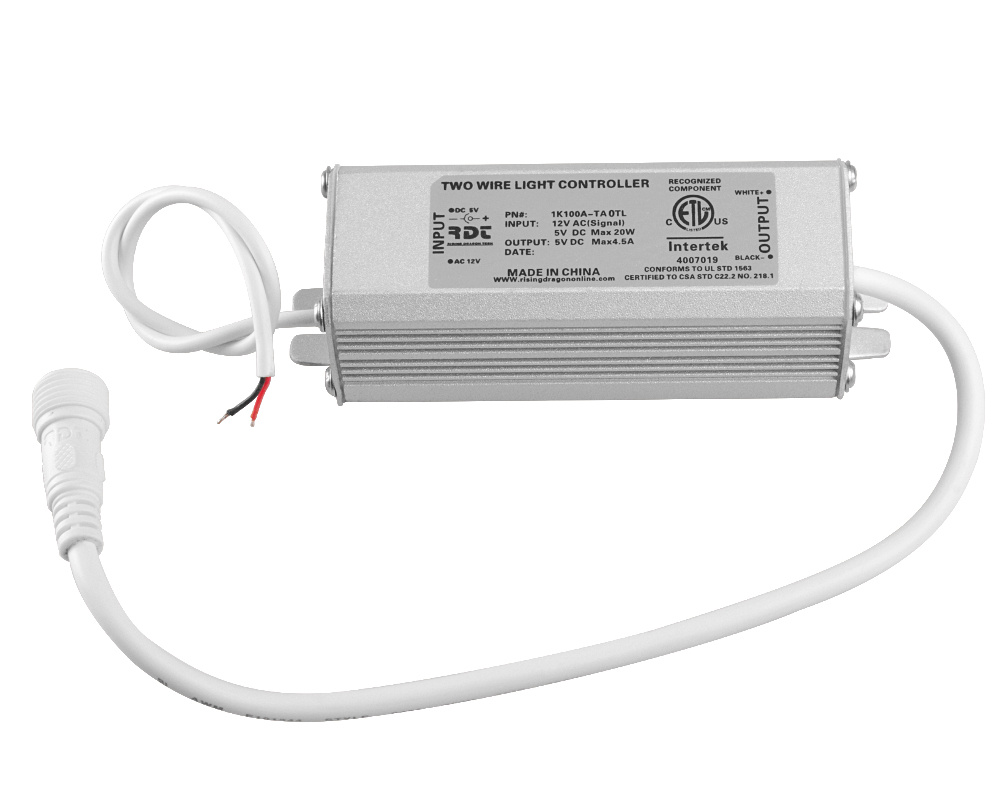

Beleuchtungssteuergerät Rising Dragon Pinnacle Two Wire

Dieses Steuergerät für die mehrfarbige Beleuchtung der Marke Rising Dragon ist in mehreren Spa-Marken installiert.

Es ist Teil des Pinnacle-Beleuchtungssystems. Es wird an den Lichtausgang Ihres Steuerungssystems mit 12V AC angeschlossen, und auch an einen Wandler mit 5V DC (Gleichstrom). Die an dieses Steuergerät angeschlossenen LEDs werden mit 5 V Gleichstrom versorgt, während die 12-V-Wechselstromversorgung nur dazu dient, dem Steuergerät das Signal zu geben, die Lichtfarbe zu ändern.

Eine Verbindung mit einem Beleuchtungskabel ermöglicht dann den Anschluss der gewünschten Beleuchtung, z. B. einer mehrfarbigen Glühbirne 15 LEDs oder eines Verteilers mit 6 LEDs.

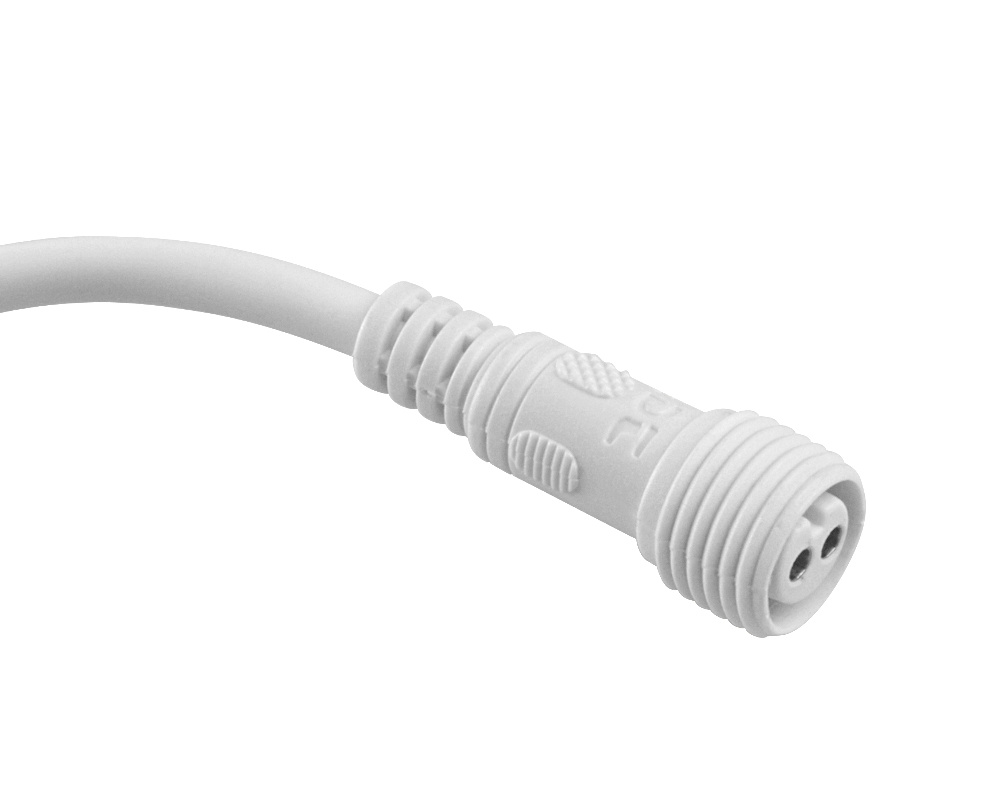

Dieses Steuergerät ist nicht zu verwechseln mit dem Modell mit vier Drähten der Marke. Die beiden Versionen sind nicht austauschbar! Überprüfen Sie die Ausgangsbuchse des Steckers mit zwei oder vier Stiften (siehe Foto 2).

Technische Daten
Versorgungsspannung Eingang: 5 V DC
Steuerspannung : 12 V AC
Ausgangsspannung: 5 V DC
Leistung: 20 W

Teilenummern
Rising Dragon: 1K100A-TA0TL und K100ATA
