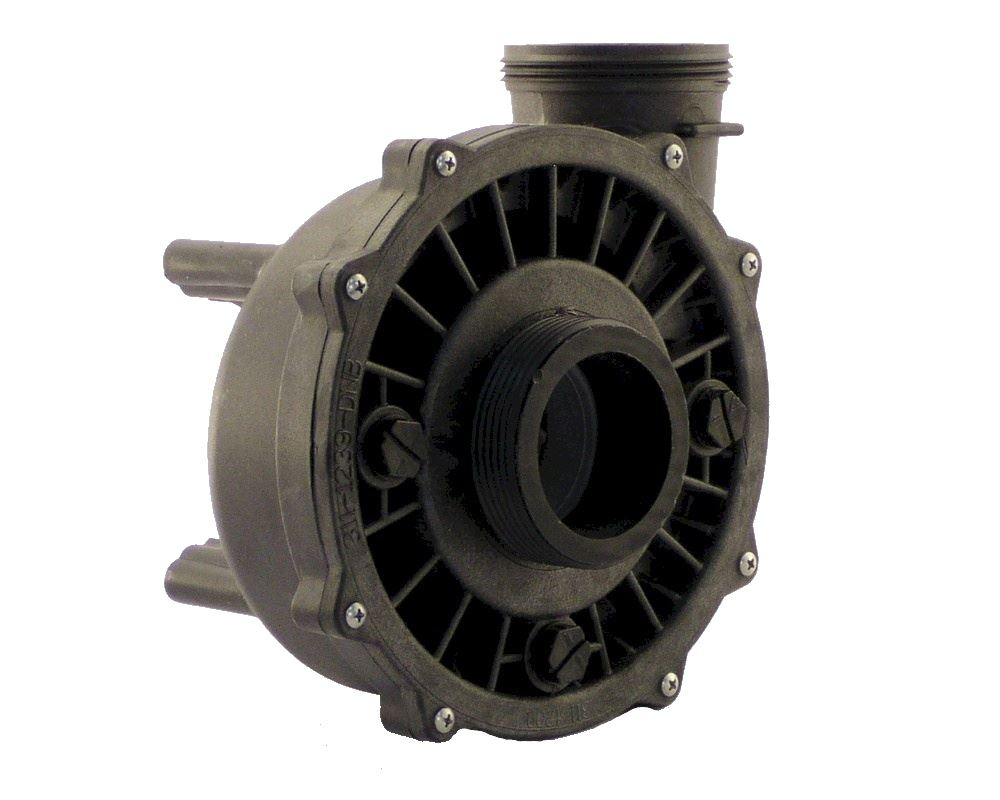

Kopf Waterway Executive 56-Frame
Dieser Pumpenkopf der Executive-Serie von Waterway ist komplett (ja, die Gleitringdichtung ist darin enthalten) und Sie müssen es nur noch an einen Motor anschließen.
Er ist mit allen verschiedenen 56-Frame-Motoren kompatibel, einstufig und zweistufig, unabhängig von ihrer Leistung.
Wenn Sie Zweifel bezüglich der Messung des Rahmens (als 48-Frame oder als 56-Frame) haben, Wie groß ist meine Pumpe: 48- oder 56-Frame? erklären wir, wie Sie den Mittenabstand der Befestigungspunkte messen.
Er ist mit einer Auswahl von vier unterschiedlich großen Laufrädern erhältlich, die 2 HP, 3 HP, 4 HP und 5 HP genannt werden. Achtung: Diese Nomenklatur entspricht den amerikanischen Versionen dieser Pumpen! Die auf dem Laufrad angegebene Leistung ist normalerweise höher als die Ihres Pumpenmotors. Um das richtige Modell auszuwählen, suchen Sie nach einer Teilenummer am Laufrad oder Kopf Ihrer aktuellen Pumpe, nicht am Motor. Im Zweifelsfall empfehlen wir Ihnen, die 3-HP-Version für einen Motor mit weniger als 1500 W, 4 HP für einen Motor von 1500 bis 1800 W und 5 HP für einen Motor mit mehr als 1800 W zu verwenden.

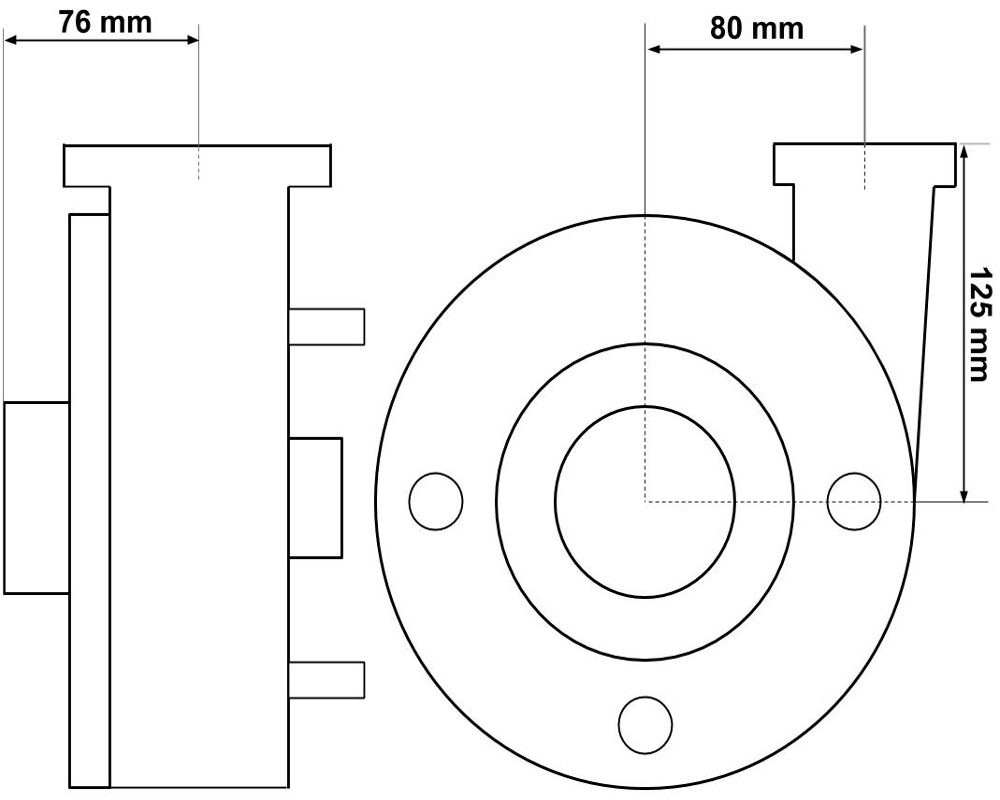

Abmessungen
Breite: 204 mm
Höhe: 214 mm

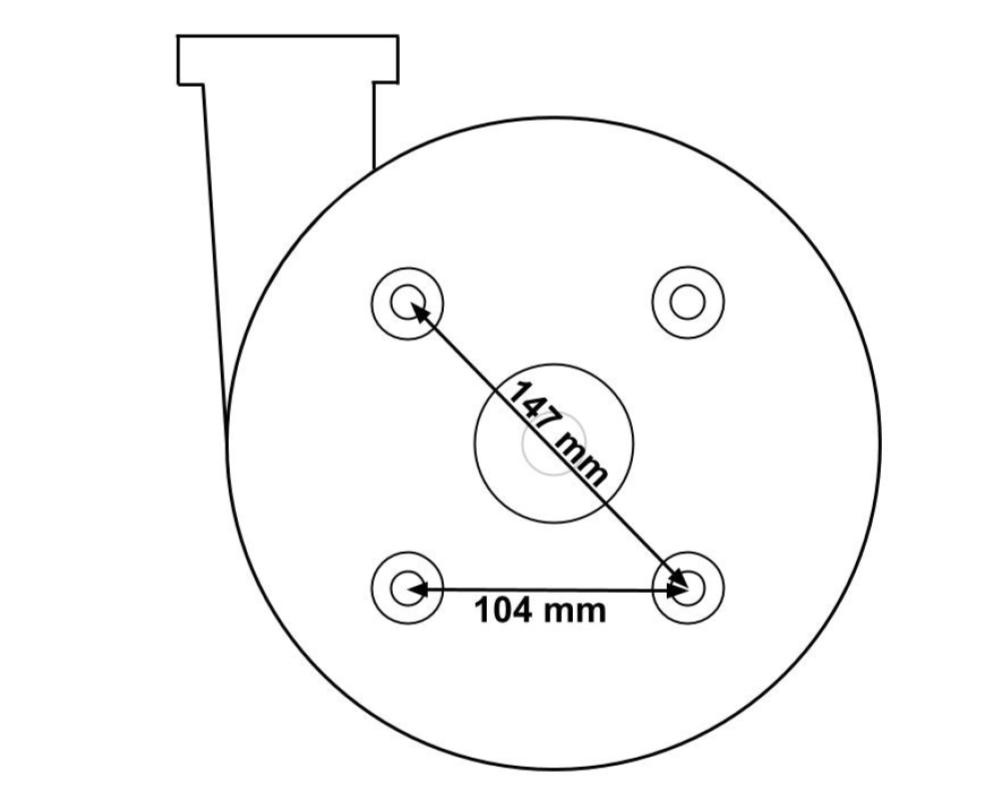

Mittenabstand zwischen den Befestigungspunkten: 147 mm diagonal, 104 mm horizontal / vertikal. Diese Karosserie ist kompatibel mit einstufigen und zweistufigen 56-Frame-Motoren.
Anschlüsse
Rücklauf: männliches Gewindeansatzstück mit Außendurchmesser von 78 mm
Ansaugung: männliches Gewindeansatzstück mit Außendurchmesser von 78 mm oder 94 mm
Dieser Pumpenkopf wird normalerweise an einen 2-Zoll-Schlauch angeschlossen
Teilenummern Waterway
Ganze Düse: 310-1720 (2HP), 310-1730 (3HP), 310-1740 und 310-6970-SL (4HP), 310-1750 (5HP), 310-1440, 310-1480, 310-1500 oder 310-1510
Volute: 315-1220 (wenn Sie diese Teilenummer auf der Rückseite Ihres aktuellen Pumpenkopfes sehen, haben Sie das richtige Teil gefunden!). Der 315-1260 ist auch kompatibel.
Flansch: 311-1220 (78 mm) oder 311-1210 (94 mm)
Laufrad: 310-4180 (5HP), 310-4190 (4HP), 310-4200 (3HP), 310-4210 (2HP)
Alle diese Teile sind separat erhältlich.
