Typische Diagramme für den Bau eines gemauerten Spas
Es gibt verschiedene Möglichkeiten, ein gemauertes Spa zu bauen. Nachdem wir mehreren Kunden bei ihren Projekten geholfen haben, haben wir festgestellt, dass häufig eine typische Konfiguration auftaucht, daher teilen wir Ihnen hier die technischen Details mit.
Beachten Sie, dass es drei typische Diagramme gibt:
- für die Düsen und den Pumpen- und Filterteil
- für das Luftgebläse (Blower)
- für das Venturi-Effekt-Luftansaugsystem (Erklärungen unten).
Wir erinnern Sie daran, dass es sich um eine allgemeine Installation eines gemauerten Spas handelt. Wenn Sie mit dem Bau eines solchen Spas beginnen möchten, müssen Sie über solide DIY-Kenntnisse und handwerkliche Fähigkeiten verfügen. Wir empfehlen Ihnen auch, sich für spezielle Anfragen an ein spezialisiertes Unternehmen (häufig Schwimmbadbauer) zu wenden.
Wenn Sie schließlich einen Liner in Ihrem gemauerten Spa installieren möchten, beachten Sie, dass wir keine speziellen Produkte für diese Art der Beschichtung anbieten. Sogar ein verstärkter Spa-Liner bleibt zerbrechlich und hat eine begrenzte Lebensdauer. Es bringt auch gewisse Einschränkungen hinsichtlich der Verwendung von Reinigungsmitteln mit sich, die es beschädigen können, und es hat Schwierigkeiten, übermäßig hohen Temperaturen standzuhalten.
Achtung: Die unten aufgeführten Artikel sind nicht für ein kommerzielles Spa geeignet.

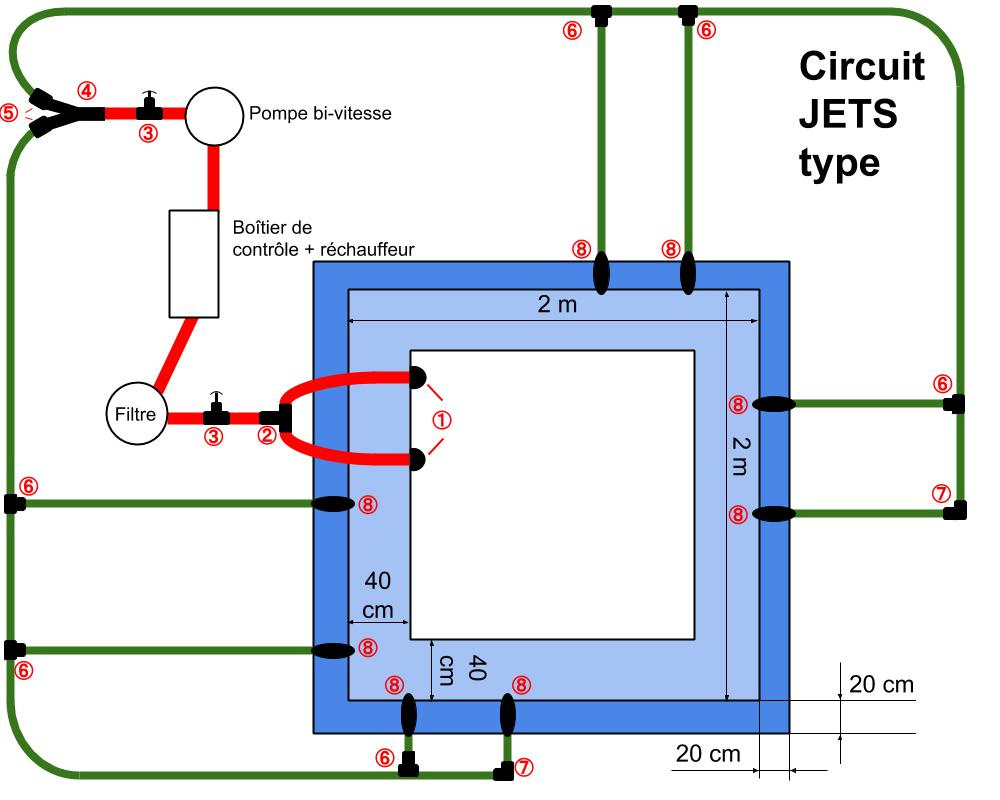

Zirkulations- und Massagedüsen (Diagramm 1)
Dieser Kreislauf umfasst die Filterung, die Heizung (im Schaltkasten integriert) und die Pumpe.
Zum Verständnis ist das Diagramm in zwei Farben unterteilt, rot für 2-Zoll-Rohrleitung, grün für 1,5-Zoll-Rohrleitung.
Diese Station umfasst folgende Elemente, in der Reihenfolge der Saugstutzen bis zur Pumpe (roter Teil) und vom Pumpenausgang bis zum Auslass durch die Düsen (grüner Teil):
- 2 Saugstopfen (1), mit einem 2-Zoll-T-Stück zur Montage (2)
- 1 Plattenschieber mit einer Größe von 2 Zoll (3), der die Filter-Heizungs-Pumpen-Baugruppe isoliert
- 1 Top-Load-Filter Waterway
- 1 Steuergerät mit integrierter 3-kW-Heizung
- 1 Bedienfeld für Pumpen-, Gebläse- und Temperatursteuerung (andere kompatible Tastaturen sind im Link auf der Seite des Steuergeräts verfügbar)
- 1 zweistufige Pumpe, die für Filtration bei niedriger Geschwindigkeit und Massage bei hoher Geschwindigkeit sorgt, sowie angepasste Pumpenüberwurfmuttern: hier 2 Pumpenüberwurfmuttern 78 mm für 2-Zoll-Schlauch
- Um alle oben genannten Artikel zu verbinden, benötigen Sie einen 2-Zoll-Schlauch
Am Rücklauf der Pumpe befindet sich immer eine 2-Zoll-Verteilung, daher benötigen Sie folgende Artikel:
- 1 Plattenschieber mit einer Größe von 2 Zoll (3), zur Isolierung der Filter-Heizungs-Pumpen-Baugruppe
- 1 Y-Abscheider 2 Zoll (4)
- 2 Reduzierstücke 2" männlich zu 1,5" weiblich (5)
Wir setzen den Kreislauf mit einem 1,5-Zoll-Schlauch fort.
- 6 T-Stück 1,5 Zoll (6)
- 2 Winkelstücke 1,5 Zoll (7) für die beiden Düsen am Ende des Kreislaufs
- Um diese Elemente zu verbinden, empfehlen wir eine Krone von 15 Metern flexiblen 1,5-Zoll-Schlauch
- 8 Wanddurchführungen
- 8 Düsenhalter
- 8 Düsen zur Auswahl direktional oder rotierend (8), je nach gewünschter Massage

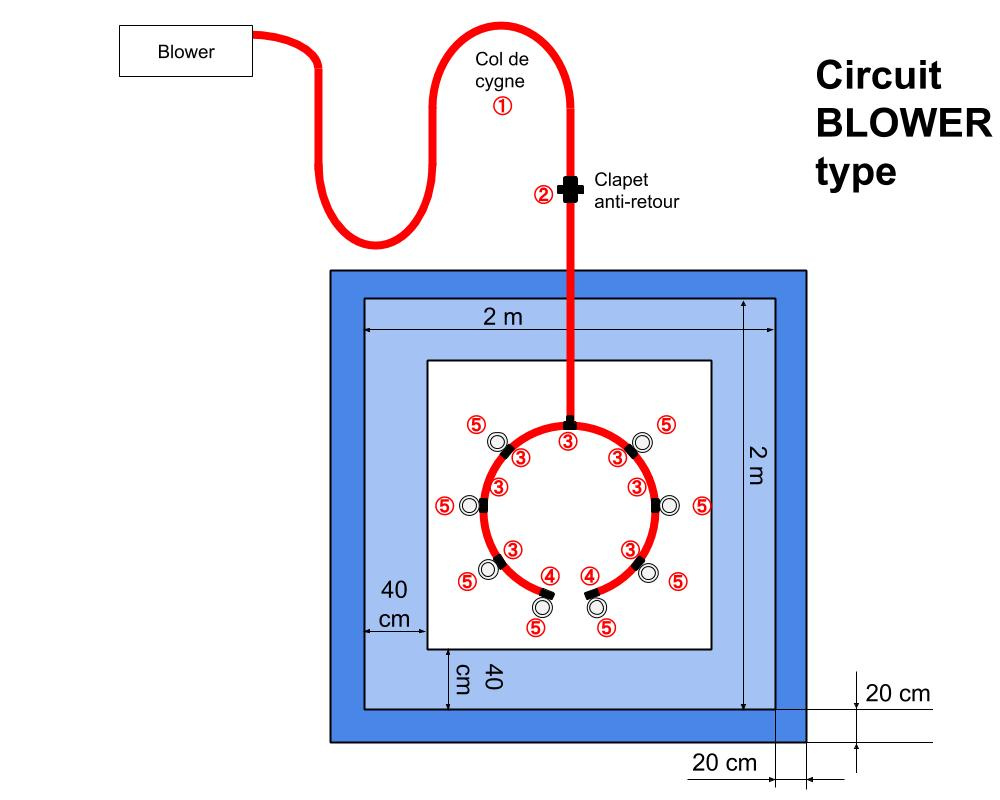

Gebläse- und Luftdüsen (Diagramm 2)
Dies sind nur Luftblasen, die von einem Gebläse erzeugt werden, um den berühmten Sprudeleffekt zu erzielen und eine Atmosphäre der Entspannung zu schaffen. In diesem Teil sind die folgenden Elemente zu finden:
- 1 Gebläse Genesis beheizt 900 W
- 1 Schwanenhals (1) für einen hohen Punkt im Luftkreislauf, um zu verhindern, dass Wasser in das Gebläse zurückfließt
- 1 Rückschlagventil (2) zur Verhinderung des Wasserrückflusses zum Gebläse (zusätzliche Sicherheit)
- 7 T-Stück mit 1 Zoll weiblich (3) zur Verteilung an jede Luftdüse
- 2 90°-Winkel 1 Zoll (4) als Abschluss der Verteilung auf die Luftdüsen
- 8 Düsen Balboa Lo-Pro (5)
- Um alle oben genannten Elemente anzuschließen, benötigen Sie ca. 10 Meter flexibler 1"-Schlauch, um die Verbindung zwischen allen Düsen bis zum Gebläse herzustellen.

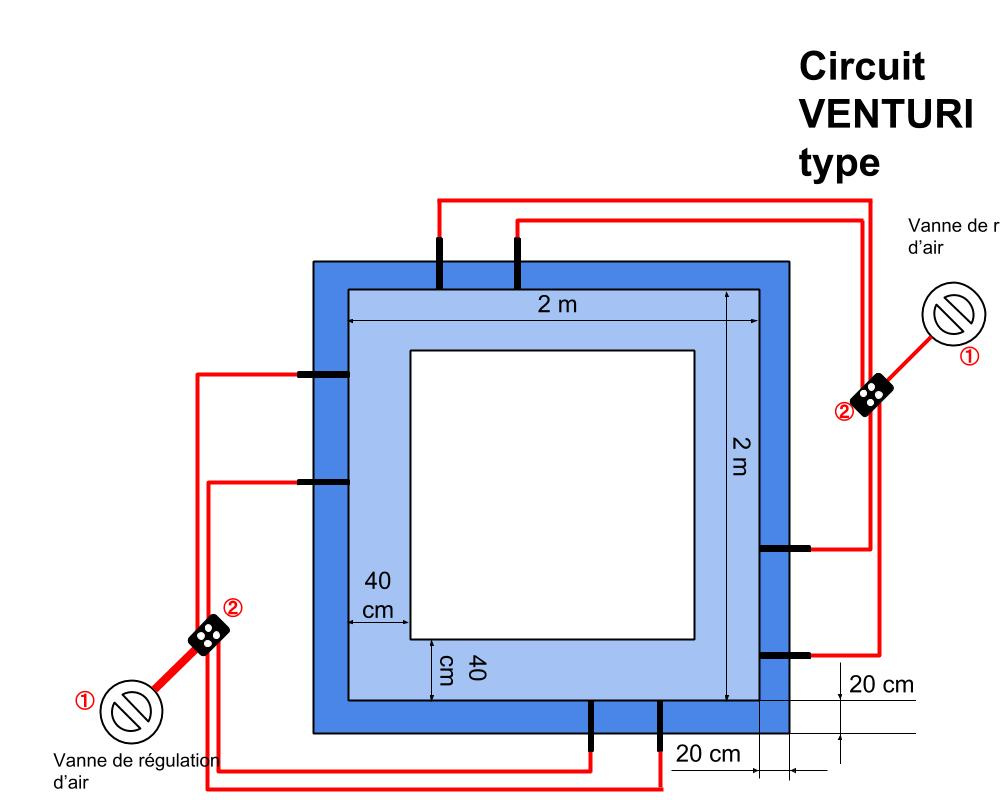

Luftblasen durch Venturi-Effekt (Diagramm 3)
- 2 Luftregelventile in 1 Zoll (1)
- 2 Verteiler (2) um die Luft an jede Düse zu verteilen
- Um die Anpassung zwischen jedem Luftventil und Verteiler vorzunehmen, benötigen Sie 2 Reduzierstücke 1,5" männlich zu 1" weiblich und 2 Reduzierstücke 2"-männlich zu 1,5" weiblich
- 2 Stecker für das Ende mit Außengewinde des Verteilers
- Um die Verteiler an jede Düse anzuschließen, benötigen Sie schließlich etwa 20 Meter flexiblen 1/2"-Schlauch
