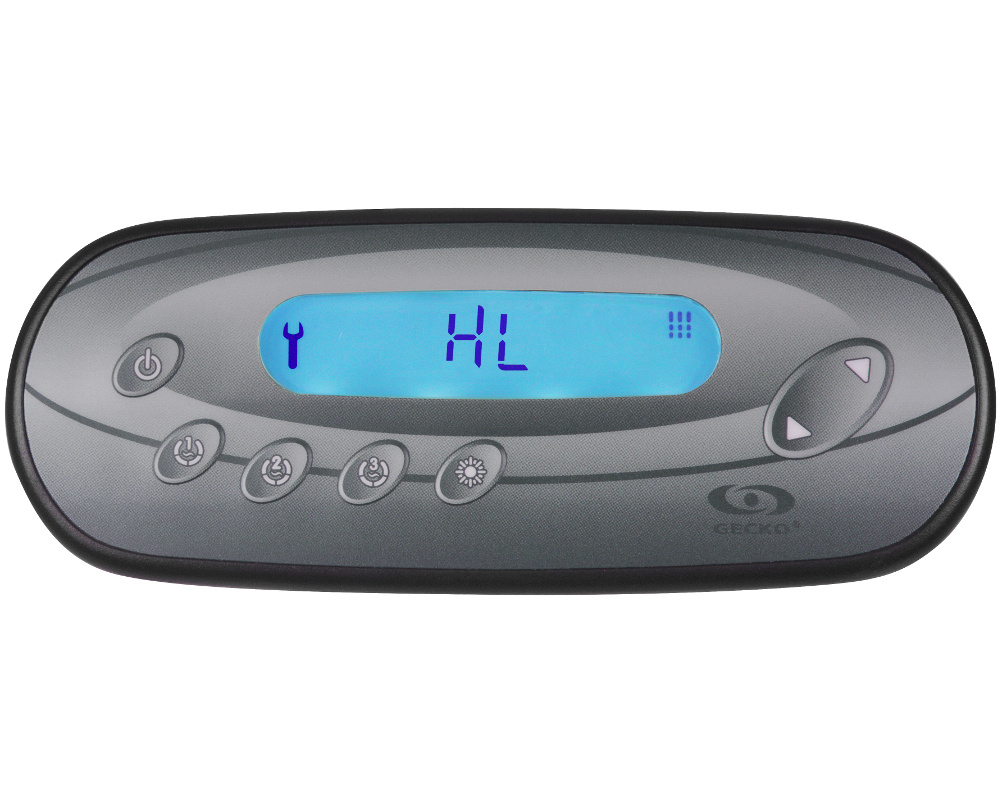

Was bedeutet die Fehlermeldung auf meiner Gecko-Bedienfeld?

Fehlermeldung

Bedeutung

Lösung

SP - Hr

Ein Hardwarefehler im internen Gehäuse wurde erkannt.

Starten Sie das System neu und starten und stoppen Sie dann alle Pumpen und die Turbine. Wenn der Fehler erneut auftritt, ersetzen Sie das Steuergerät.

SP - IN

Die Versorgungsspannung ist zu niedrig.

Lassen Sie die Qualität der Stromleitungen von einem zugelassenen Elektriker prüfen und prüfen Sie, ob die Anschlüsse der Eingangsklemmen ordnungsgemäß ausgeführt sind.

SP - Br

Der Nennstrom des ausgewählten Eingangs ist kleiner als die Summe der Ströme aller Pumpen.

Erhöhen Sie den Nennstrom des Steuergeräts und die Einstellung des Leistungsschalters. Vergrößern Sie den Leistungsschalter sowie die Kabel des Herstellers oder verringern Sie die Größe der Pumpe.

SP-Br wird nicht als Fehler betrachtet, daher erscheint das Service-Symbol nicht auf dem Display. Obwohl SP-Br als Warnung zu verstehen ist, ist es unmöglich, die Heizung und andere Zubehörteile zu aktivieren, wenn der verfügbare Strom nicht ausreicht.

SP - F1

Sicherung F1 im Steuergerät ist durchgebrannt.

Diese Sicherung befindet sich normalerweise am Gebläse, der Umwälzpumpe und/oder dem Glasfaserkreis.

Ersetzen Sie die Sicherung F1 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.).
Wenn die neue Sicherung durchbrennt, trennen Sie Lüfter, Laufrad, Umwälzpumpe und Glasfaser.
Tauschen Sie die Sicherung aus und schließen Sie alle Teile nacheinander wieder an, bis die Sicherung durchbrennt.
Ersetzen Sie das Element, wegen dem die Sicherung durchgebrannt ist.

SP - F2

Sicherung F2 im Steuergerät ist durchgebrannt.

Dies ist die Schaltung für Pumpe 2, Pumpe 3 und/oder ein 1100-W-Gebläse.

Ersetzen Sie die Sicherung F2 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.).
Wenn die neue Sicherung durchbrennt, trennen Sie Pumpe 2, Pumpe 3 oder Turbine.
Tauschen Sie die Sicherung aus und schließen Sie alle Teile nacheinander wieder an, bis die Sicherung durchbrennt.
Ersetzen Sie das Element, wegen dem die Sicherung durchgebrannt ist.

SP - F3

Sicherung F3 im Steuergerät ist durchgebrannt.

Kreislauf der Massagenpumpe Nr. 1

Ersetzen Sie die Sicherung F3 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.).
Wenn die neue Sicherung durchbrennt, ersetzen Sie die Pumpe 1.

SP - OT

Die Temperatur innerhalb der Whirlpool-Verkleidung ist zu hoch, was zu einem internen Temperaturanstieg des Steuergeräts über den normalen Grenzen führt.

Entfernen Sie die Whirlpool-Verkleidung und lassen Sie das System abkühlen.
Möglicherweise müssen Sie den Leistungsschalter auslösen und dann zurücksetzen, um den Fehler zu löschen.

SP - OH und

Temp. > 44 °C

Das System erkennt eine Wassertemperatur über 44 °C

Entfernen Sie den Whirlpool-Schutz (Abdeckung, Haube usw.) und lassen Sie das Wasser abkühlen.
Fügen Sie kaltes Wasser hinzu und verringern Sie den Filterzyklus.
Wenn der Fehler weiterhin besteht, messen Sie die Wassertemperatur mit einem Digitalthermometer und vergleichen Sie den Messwert mit dem auf dem Display. Wenn die Temperaturmesswerte abweichen, ersetzen Sie die in.therm.
Wenn das Problem weiterhin besteht, ersetzen Sie das Steuergerät.

Fr - Er
in.xm2

Die Eingangsfrequenz (50/60 Hz) ist ungewöhnlich.

War dieser Fehler seit dem ersten Einschalten des in.xm2 vorhanden? Lassen Sie in diesem Fall die Netzspannung von einer Elektrofachkraft prüfen.

RH - HR

Es wurde ein in.therm-Hardwarefehler erkannt (betrifft nur die elektronische Schaltung).

Lösen Sie den Hauptleistungsschalter aus und setzen Sie ihn zurück. Stellen Sie sicher, dass die Heizung neu startet, indem Sie den Sollwert ändern und jeden Ausgang (Pumpen) starten und stoppen. Wenn das Problem weiterhin besteht, ersetzen Sie die in.therm.

rH - nH

Dieser Fehler tritt auf, wenn die in.therm versucht, das Wasser zu erwärmen, aber keinen Temperaturanstieg feststellt.

Prüfen Sie, ob die in.therm richtig angeschlossen ist (es sollte ein Klicken zu hören sein).
Lösen Sie den Hauptleistungsschalter aus und setzen Sie ihn zurück.
Messen Sie die Spannung am Di-Anschluss (siehe Seite 28 (xm) oder Seite 39 (xm2) der Konfigurationsanleitung). Wenn die Spannung nicht korrekt ist, lösen Sie den Schutzschalter aus und setzen Sie ihn zurück. Wenn die Spannung korrekt ist, ersetzen Sie die in.therm.

rH - nF

Dieser Code wird angezeigt, wenn die in.therm einen Zustand "kein Durchfluss" erkennt.

Stellen Sie sicher, dass die Ventile geöffnet sind und der Wasserstand hoch genug ist.
Überprüfen und reinigen Sie die Filter.
Stellen Sie sicher, dass keine Lufteinschlüsse vorhanden sind (oder dass kein Gegenstand den Wasserdurchgang im Kanal der in.therm behindert). Die Pumpen können seltsame Geräusche machen und Fehlermeldungen wie "P1 ER" können auf dem Display erscheinen. Befolgen Sie das Luftschleusenverfahren, um diese Meldungen zu löschen.
Stellen Sie sicher, dass die mit der Heizung verbundene Pumpe (Pumpe 1) läuft, indem Sie die Taste P1 drücken.
Wenn die Meldung "P1 ER" auf dem Display erscheint, gehen Sie zum Abschnitt Pumpe 1 (Fehler) und befolgen Sie das Verfahren.

rH - HL

Der Überhitzungsschaltkreis des Geräts wurde ausgelöst.

Es gibt 2 mögliche Ursachen:
- Das Heizgerät wurde vor der Installation an einem sehr heißen Ort gelagert und es befindet sich kein Wasser im Rohr, um es zu kühlen: Verwenden Sie einen Gartenschlauch, um das Innere des Rohrs zu kühlen.
- Die Außentemperatur ist hoch genug, um das Wasser zu erhitzen, auch wenn die Pumpen nicht laufen: Füllen Sie kaltes Wasser in den Whirlpool und lassen Sie die Heizung abkühlen, dann setzen Sie das System mit dem Leistungsschalter zurück.

rH - NC

Es besteht ein Kommunikationsproblem zwischen dem Steuergerät und der in.therm.

Stellen Sie sicher, dass die Heizungskabel richtig angeschlossen sind und dass keine Stifte an den Kabelsteckern beschädigt sind. Besteht das Problem weiterhin, muss das Gehäuse oder die in.therm ausgetauscht werden (beide Geräte müssen eingeschickt werden, um herauszufinden, welches der beiden defekt ist).

RH - PR

Das System erkennt ein Problem mit dem Regelungssensor.

Diese Meldung wird gelöscht, wenn die Bedingung, die diesen Fehler ausgelöst hat, nicht mehr vorhanden ist: Lösen Sie den Leistungsschalter aus und setzen Sie ihn zurück. Wenn das Problem weiterhin besteht, ersetzen Sie die in.therm.

rH - Id

Das System erkennt keine Übereinstimmung zwischen dem Steuergerät und der in.therm.

Die nordamerikanische Version des in.xm-Steuergeräts kann nur an die nordamerikanische Version der in.therm-Heizung angeschlossen werden. Das gleiche gilt für die europäische Version jedes Geräts. Die Meldung RH-ID zeigt an, dass eine europäische Version der in.therm (in.therm CE) an eine nordamerikanische Version des Steuergeräts (in.xm / xm2 UL) angeschlossen wurde oder umgekehrt. Abhilfe: Tauschen Sie die in.therm oder das Steuergerät gegen die entsprechende Version aus.

P1 - Er

Das System hat beim Ein- oder Ausschalten von Pumpe 1 keine Stromänderung erkannt.

Stellen Sie sicher, dass Pumpe 1 richtig angeschlossen ist (Sie sollten ein Klicken hören, wenn Sie es richtig gemacht haben).
Ändern Sie den Ausgangszustand („Ein/Aus“) von Pumpe 1 und probieren Sie alle möglichen Zustände aus (z. B. niedrig, hoch, aus).
Setzen Sie das Steuergerät zurück, indem Sie zweimal die Auswahltaste „Select“ drücken.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich bei Pumpe 1. Sie muss ersetzt werden.
Wird Pumpe 1 ausgetauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13 der Konfigurationsanleitung).

P2 - Er

Das System hat beim Ein- oder Ausschalten von Pumpe 2 keine Stromänderung erkannt.

Stellen Sie sicher, dass Pumpe 2 richtig angeschlossen ist.
Ändern Sie den Ausgangszustand („Ein/Aus“) von Pumpe 2 und probieren Sie alle möglichen Zustände aus (z. B. hohe oder niedrige Drehzahl). Setzen Sie das Steuergerät zurück.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich bei Pumpe 2. Sie muss ersetzt werden.
Wird Pumpe 2 ausgetauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13 der Konfigurationsanleitung).

P3 - Er

P4 - Er

P5 - Er

Das System hat beim Ein- oder Ausschalten von Pumpe 3, Pumpe 4 oder Pumpe 5 keine Stromänderung erkannt.

Vergewissern Sie sich, dass die Pumpe richtig angeschlossen ist.
Ändern Sie den Zustand des Ausgangs ("Ein/Aus") der Pumpe und setzen Sie das Steuergerät zurück.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich bei der Pumpe. Sie muss ersetzt werden.
Wird die Pumpe ausgetauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13 der Konfigurationsanleitung).

CP - Er

Das System hat beim Ein- oder Ausschalten der Pumpe keine Stromänderung erkannt.

Stellen Sie sicher, dass die Umwälzpumpe richtig angeschlossen ist.
Ändern Sie den Zustand des Ausgangs, indem Sie den eingestellten Wert ändern.
Setzen Sie das Steuergerät zurück.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich bei der Pumpe. Sie muss ersetzt werden.
Wird die Umwälzpumpe ausgetauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13 der Konfigurationsanleitung).

BL - Er

Das System hat beim Ein- oder Ausschalten des Laufrads keine Stromänderung erkannt.

Vergewissern Sie sich, dass das Laufrad richtig angeschlossen ist.
Ändern Sie den Zustand des Ausgangs ("Ein/Aus") des Laufrads.
Setzen Sie das Steuergerät zurück.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich beim Laufrad. Sie muss ersetzt werden.
Wird das Laufrad ausgetauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13 der Konfigurationsanleitung).

Fn - Er

Das System hat beim Ein- oder Ausschalten des Lüfters keine Stromänderung festgestellt.

Stellen Sie sicher, dass der Lüfter richtig angeschlossen ist.
Ändern Sie den Status des Lüfterausgangs ("Ein/Aus").
Setzen Sie das Steuergerät zurück.
Wenn der Fehler nicht gelöscht wird, liegt das Problem wahrscheinlich am Lüfter. Er muss ersetzt werden.
Wird der Lüfter getauscht, muss der Lernmodus erneut durchgeführt werden (siehe Seite 13).
Ersetzen Sie den Ozongenerator durch den Lüfter.

Sr - Er

Lernfehler des Systems.

Wenn eine interne Option geändert wird, muss das System die jedem Ausgang/jeder Last zugeordneten Ströme lernen. Während dieses Lernmodus muss das an Di angeschlossene Gerät (direkter Ausgang, kein Relais) getrennt werden, WENN ES MEHR ALS 0,4 A VERLANGT. Andernfalls erkennt das System einen SC-Fehlercode.
Trennen Sie die Last.
Starten Sie den Lernmodus neu, indem Sie die Auswahltaste 5 Sekunden lang gedrückt halten.
Drücken Sie so oft wie nötig auf Ändern, um alle internen Programmiereinstellungen zu überspringen (siehe Abschnitt Interne Prog.).
Wenn der Vorgang abgeschlossen ist, kann das an Di angeschlossene Gerät wieder angeschlossen werden.

AO - H

in.xm2

Die Innentemperatur des in.xm2 ist > 90 °C.

Zu diesem Zeitpunkt ist nur die Lichtausgabe deaktiviert. Wenn jedoch die Innentemperatur des in.xm2 über 100 °C steigt, werden alle Ausgänge deaktiviert.
Diese Fehlermeldung verschwindet, wenn die Fehlerbedingung nicht mehr vorhanden ist. Entfernen Sie die Whirlpool-Verkleidung und lassen Sie das System abkühlen.

Hr

in.xm2

Es wurde ein Fehler im internen Elektronikmaterial der in.therm oder in.xm2 erkannt.

Gießen Sie kaltes Wasser in den Whirlpool und lassen Sie die Heizung abkühlen. Trennen Sie das/die an Ausgang OUT8 angeschlossene(n) Gerät(e) (direkter Ausgang, kein Relais) und setzen Sie das Pack des Whirlpools zurück, indem Sie den Leistungsschalter auslösen und dann zurücksetzen.
Wenn das Problem weiterhin besteht, ersetzen Sie das in.xm2. Andernfalls schließen Sie das/die Gerät(e) wieder an den Ausgang OUT8 an und setzen das Pack erneut zurück. Wenn der Fehler erneut auftritt, ersetzen Sie die in.therm.

FL - O

in.xm2

Tritt auf, wenn die in.therm keinen Wasserdurchfluss erkennt. Das in.xm2 versucht dann alle 15 Minuten einen Wasserdurchfluss zu erkennen.

Stellen Sie sicher, dass die mit der Heizung verbundene Pumpe (Pumpe Nr. 1 oder Umwälzpumpe) läuft. Überprüfen und reinigen Sie die Filter. Stellen Sie sicher, dass die Wasserventile geöffnet sind. Stellen Sie sicher, dass keine Lufteinschlüsse vorhanden sind (oder dass keine Gegenstände den Wasserdurchtritt im in.therm-Kanal behindern).

Fehlermeldung

Bedeutung

Lösung

Hr

Ein interner Hardwarefehler des Steuergeräts wurde erkannt.

Starten Sie das System neu und starten und stoppen Sie dann alle Pumpen und das Laufrad.

Wenn der Fehler erneut auftritt, ersetzen Sie das Steuerungssystem.

UPL

Keine interne Konfiguration im Steuerungssystem.

Bitte fügen Sie ein gültiges in.stik ein, um die voreingestellten Konfigurationen in die Steuereinheit zu programmieren. Ohne sie kann das System nicht funktionieren.

AOH

Die Temperatur in der Whirlpoolverkleidung ist zu hoch und führt dazu, dass die Innentemperatur des Steuersystems über die normalen Grenzen ansteigt.

Entfernen Sie die Whirlpoolverkleidung und lassen Sie die Wassertemperatur abkühlen, bis der Fehler verschwindet.

Ersetzen Sie das Steuersystem, wenn das Problem weiterhin besteht.

HL

Die Wassertemperatur an der Heizung hat 48 °C erreicht.
Steigen Sie nicht in das Whirlpool-Wasser!

Siehe unten, abhängig von Ihrem Steuerungssystem.

Prr

Das System erkennt ein Problem mit dem Regelungssensor.

Siehe unten, abhängig von Ihrem Steuerungssystem.

FLO

Das System hat während des Betriebs der Hauptpumpe keinen Wasserfluss festgestellt.

Siehe unten, abhängig von Ihrem Steuerungssystem.

OH

Die Temperatur des Whirlpool-Wassers hat 42 °C erreicht.
Steigen Sie nicht in das Whirlpool-Wasser!

Siehe unten entsprechend den angegebenen Parametern.

Wenn der Temperaturmesswert unter 48 °C liegt und die Heizung nicht heiß ist

in.yj

Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist.

in.ye
in.yt
in.xe

Überprüfen Sie, ob der Regelungssensor und der Überhitzungssensor richtig angeschlossen sind.
Schalten Sie den Whirlpool aus und wieder ein, um das System zurückzusetzen.
Wenn der HL-Fehler weiterhin besteht, ersetzen Sie die Heizung.
Wenn der HL-Fehler weiterhin besteht, ersetzen Sie das Steuersystem.

Wenn die ermittelte Temperatur 48 °C oder mehr beträgt und nicht mit der auf der Tastatur angezeigten Temperatur übereinstimmt

in.yj

Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist.

in.ye
in.yt
in.xe

Überprüfen Sie, ob der Regelungssensor und der Überhitzungssensor richtig angeschlossen sind.
Wenn das Kabel gut angeschlossen ist, ersetzen Sie die Heizung.
Schalten Sie den Whirlpool aus und wieder ein, um das System zurückzusetzen.
Wenn der HL-Fehler weiterhin besteht, ersetzen Sie das Steuersystem.

Wenn die Wassertemperatur 48 °C oder mehr beträgt und die Außentemperatur sehr hoch ist

in.yj
in.ye
in.yt
in.xe

Entfernen Sie die Whirlpool-Abdeckung (auch über Nacht).
Starten Sie das Gebläse, falls der Whirlpool über eines verfügt.
Warten Sie, bis sich der Whirlpool abgekühlt hat (fügen Sie bei Bedarf kaltes Wasser hinzu).
Schalten Sie den Whirlpool aus und wieder ein, um das System zurückzusetzen.

Wenn die Wassertemperatur 48 °C oder mehr anzeigt und die Außenwärme nicht die Ursache ist

in.yj
in.ye
in.yt
in.xe

Stellen Sie den Sollwert auf eine niedrigere Temperatur als die aktuelle Wassertemperatur ein. Die Beleuchtung der Tastaturheizung sollte ausgehen.
Messen Sie mit einem Voltmeter die Spannung an der Klemmleiste der Heizung zwischen Leitung (L1) und Masse: Wenn Sie 120 V oder 240 V messen, tauschen Sie die Steuerung aus. Wenn Sie keine 120 V oder 240 V messen, kann die Pumpe das Wasser während des Filterzyklus überhitzen.
Reduzieren Sie die Dauer des Filterzyklus.
Schalten Sie den Whirlpool aus und wieder ein.

in.yj

Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist.
Ersetzen Sie die Heizung, wenn das Problem weiterhin besteht.
Ersetzen Sie das Steuersystem, wenn das Problem weiterhin besteht.

in.ye
in.yt
in.xe

Überprüfen Sie, ob der Anschluss des Regelfühlers und des Überhitzungssensors (oberhalb der Heizung) richtig angeschlossen sind.
Heizung ersetzen, wenn das Problem weiterhin besteht. Steuersystem ersetzen, wenn das Problem weiterhin besteht.

in.yj
in.ye
in.yt
in.xe

Stellen Sie sicher, dass die Wasserzirkulationsventile geöffnet sind und der Wasserstand hoch genug ist.
Überprüfen Sie den Zustand des Filters, entfernen Sie alles, was ihn verstopft.
Stellen Sie sicher, dass die Durchflussrate angemessen ist (mindestens 68 LPM/ 18 GPM).

in.yj

Stellen Sie sicher, dass keine Luftblasen in den Rohrkreisläufen des Geräts eingeschlossen sind (in diesem Fall können die Pumpen anormale Geräusche machen). Wenn sich Luftblasen gebildet haben, starten Sie die Pumpe und lösen Sie langsam eine der Überwurfmuttern, um die in den Rohrleitungen eingeschlossene Luft abzulassen. Ziehen Sie die Mutter wieder fest, wenn Sie fertig sind.

in.ye
in.yt
in.yj

Stellen Sie sicher, dass die mit der Heizung verbundene Pumpe (Hauptpumpe) läuft.
Überprüfen Sie bei in.yj-Steuerungssystemen, dass das Niederspannungskabel der Heizung korrekt an den Sensoranschluss (P1) angeschlossen ist.

in.xe

Stellen Sie sicher, dass das in.flo-Kabel (befindet sich über der Heizung) richtig angeschlossen ist.
Wenn das Problem weiterhin besteht, ersetzen Sie die Heizung.
Wenn das Problem nicht behoben ist, ersetzen Sie das Steuersystem.

Wenn der Temperaturmesswert von dem Ihrer Tastatur abweicht (unter 42 °C)

Schalten Sie den Whirlpool aus und wieder ein, um das System zurückzusetzen.
Bei in.yj-, in.ye-, in.yt- und in.xe-Steuerungssystemen: Wenn der OH-Fehler weiterhin besteht, ersetzen Sie die Heizung.
Wenn der OH-Fehler weiterhin besteht, ersetzen Sie das Steuersystem.

Wenn die angezeigte Temperatur korrekt ist (über 42 °C) und die Außentemperatur hoch ist

Entfernen Sie die Whirlpool-Abdeckung und lassen Sie den Whirlpool abkühlen.
Fügen Sie kaltes Wasser hinzu und reduzieren Sie die Filterzykluszeiten.
Wenn das Problem weiterhin besteht, ersetzen Sie das Steuersystem.

Wenn die angezeigte Temperatur korrekt ist (über 42 °C) und die Außentemperatur hoch ist

Stellen Sie den Sollwert auf eine niedrigere Temperatur als die aktuelle Wassertemperatur ein. Die Heizungslampe auf der Tastatur sollte ausgehen.
Schalten Sie alle Pumpen aus*. Wenn eine Pumpe immer noch funktioniert, ersetzen Sie das Steuersystem.
Andernfalls kann die Pumpe das Wasser während des Filterzyklus überhitzen. Reduzieren Sie die Dauer des Filterzyklus.
