Esquemas tipo para construir spas tabicados

Hay muchas maneras de construir un spa tabicado. Después de ayudar a varios clientes a llevar a cabo sus proyectos, nos percatamos de que una configuración estándar se usaba una y otra vez, por lo que aquí compartimos los detalles técnicos.

Hay que tener en cuenta que existen tres tipos de esquemas:

• Para los jets y la parte de la bomba y la filtración.
• Para el soplador de aire (blower).
• Para el sistema de aspiración del aire por efecto Venturi (explicaciones a continuación).

Os recordamos que se trata de una instalación genérica de un spa tabicado. Si desea construir un spa de este tipo, debe tener grandes conocimientos y habilidades de bricolaje. También le aconsejamos que recurra a una empresa especializada (normalmente constructores de piscinas) para cualquier solicitud particular.

Por último, si desea forrar el spa tabicado, tenga en cuenta que no ofrecemos productos específicos para este tipo de revestimiento. Los forros para spas, incluso los reforzados, siguen siendo frágiles y tienen una vida útil limitada. También presentan algunas limitaciones en lo que respecta al uso de productos de limpieza, ya que pueden dañarlos, y difícilmente aguantan temperaturas muy altas.

Atención: los elementos detallados a continuación no son adecuados para spas de uso comercial.

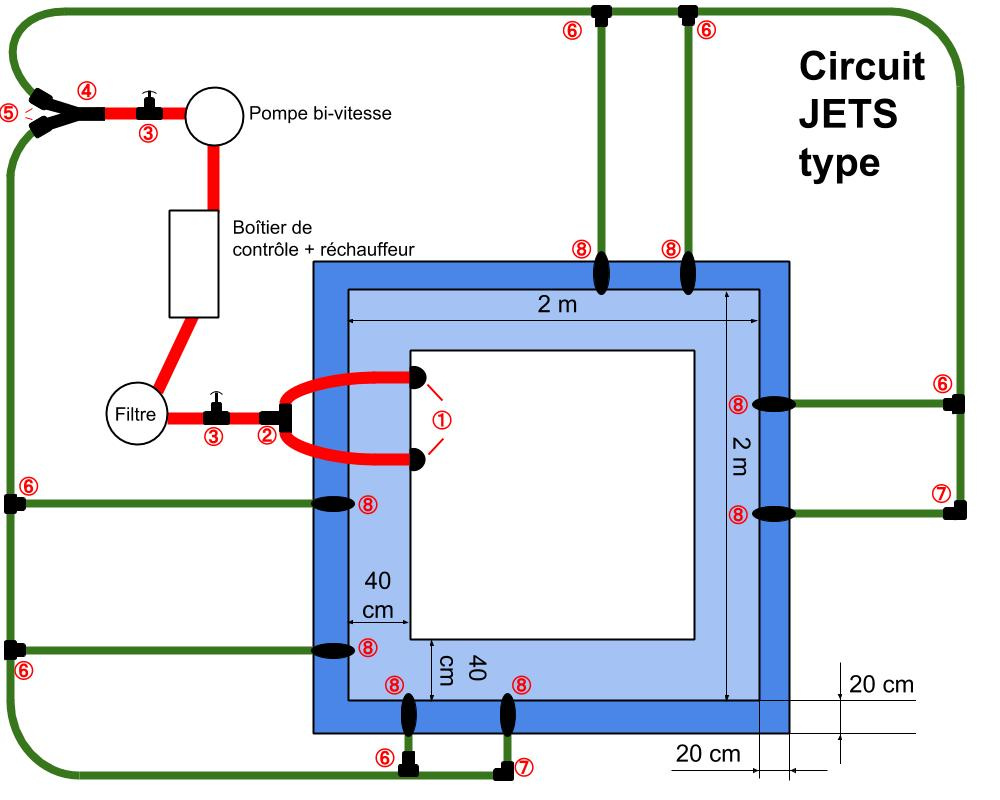

Circulación y jets de masaje (esquema 1)

Este circuito incluye la filtración, el calentador (integrado en la caja de control) y la bomba.

Por facilitar la comprensión, el esquema se divide en dos colores: rojo para tuberías de 2" y verde para tuberías de 1,5".

Este aparato integra los siguientes elementos, desde los desagües de aspiración hasta la bomba (parte roja) y desde la salida de la bomba hasta el retorno por los jets (parte verde):

• 2 desagües de aspiración (1), para ensamblarlos a una te de 2" (2)
• 1 válvula de guillotina de 2" (3) que permite aislar el conjunto filtro-calentador-bomba
• 1 filtro Waterway Top-load
• 1 caja de control con calentador integrado de 3 kW
• 1 teclado para controlar la bomba, el blower y la temperatura (hay otros teclados compatibles disponibles en la página de la caja de control)
• 1 bomba de doble velocidad que garantizará la filtración de baja velocidad y un masaje de alta velocidad, así como uniones de bomba adaptadas: aquí hay 2 uniones de bomba de 78 mm para tubos de 2"
• Para conectar todos los elementos anteriores, necesitará un tubo de 2"

En el retorno de la bomba, siempre usamos una distribución de 2", por lo que necesitará los siguientes elementos:

• 1 válvula de guillotina de 2" (3) para aislar el conjunto filtro-calentador-bomba
• 1 separador Y de 2" (4)
• 2 reductores de 2" M a 1,5" H (5)

Pasamos por el circuito hasta una tubería de 1,5".

• 6 tes de 1,5" (6)
• 2 codos de 1,5" (7) para los dos jets al final del circuito
• Para conectar estos elementos, le aconsejamos usar una corona de 15 metros para un tubo flexible de 1,5"
• 8 conductos de pared
• 8 soportes de jets
• 8 jets que pueden ser direccionales o giratorias (8), según el masaje deseado

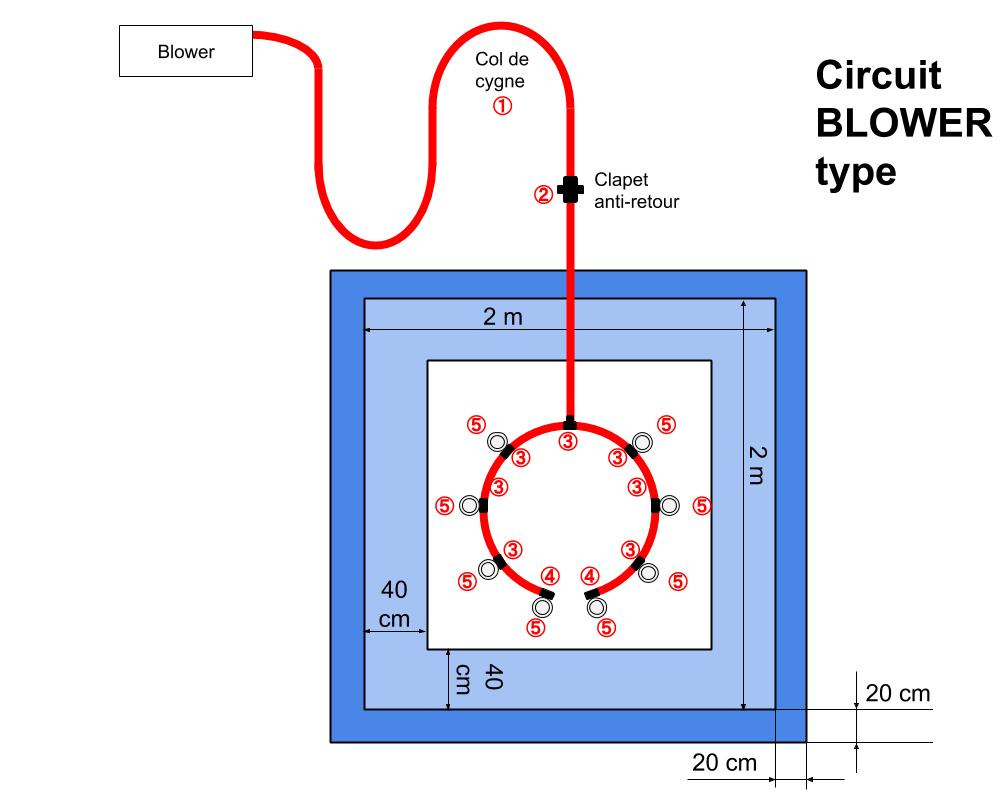

Blower y jets de aire (esquema 2)

Se trata de burbujas de aire solas creadas por un soplador, para obtener este famoso efecto de ebullición y crear una atmósfera de descanso y relajación. En esta parte encontraremos los siguientes elementos:

• 1 blower Genesis de 900 W
• 1 cuello de cisne (1) para llevar por arriba el circuito del aire para evitar que el agua vuelva al blower
• 1 válvula antirretorno (2) para evitar que el agua vuelva al soplador (seguridad adicional)
• 7 tes de 1" hembra (3) para realizar la distribución a cada jet de aire
• 2 codos de 1" y 90° (4) para terminar la distribución en los jets de aire
• 8 jets Balboa Lo-Pro (5), con conexión de 3/4" hembra (no olvide añadir un racor de 1" hembra (como este manguito) entre el jet y las tes y los codos)
• Para conectar todos los elementos anteriores, necesitará unos 10 metros de tubo flexible de 1" para realizar la conexión entre todos los jets hasta el blower.

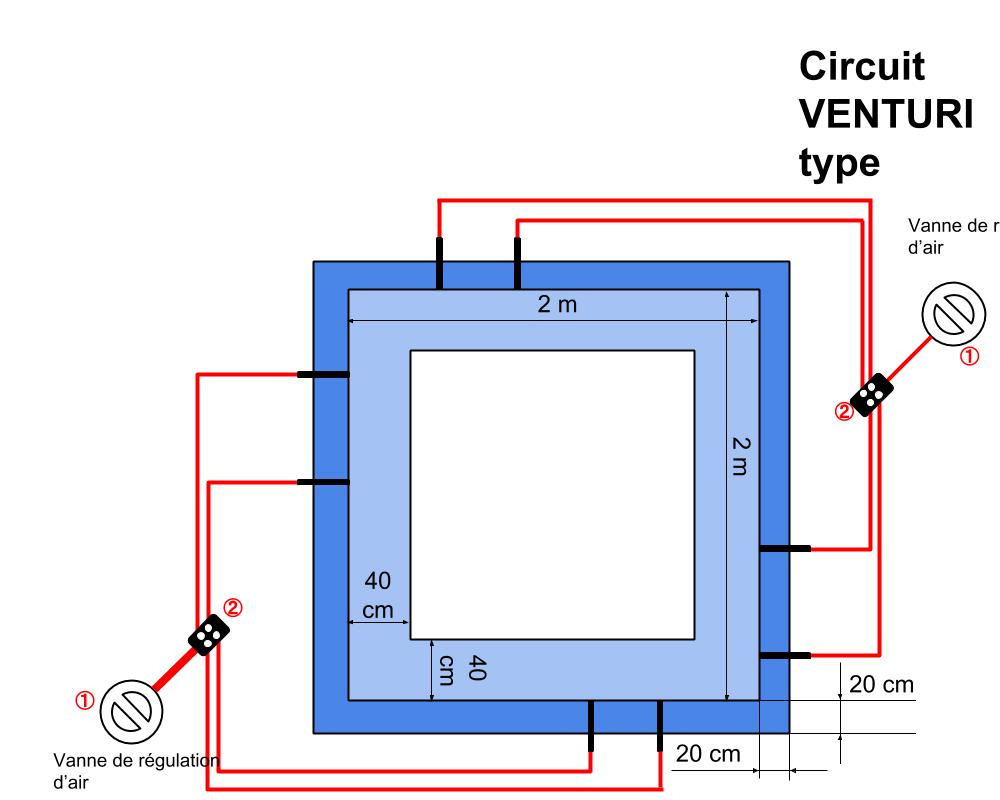

Burbujas de aire por efecto Venturi (esquema 3)
