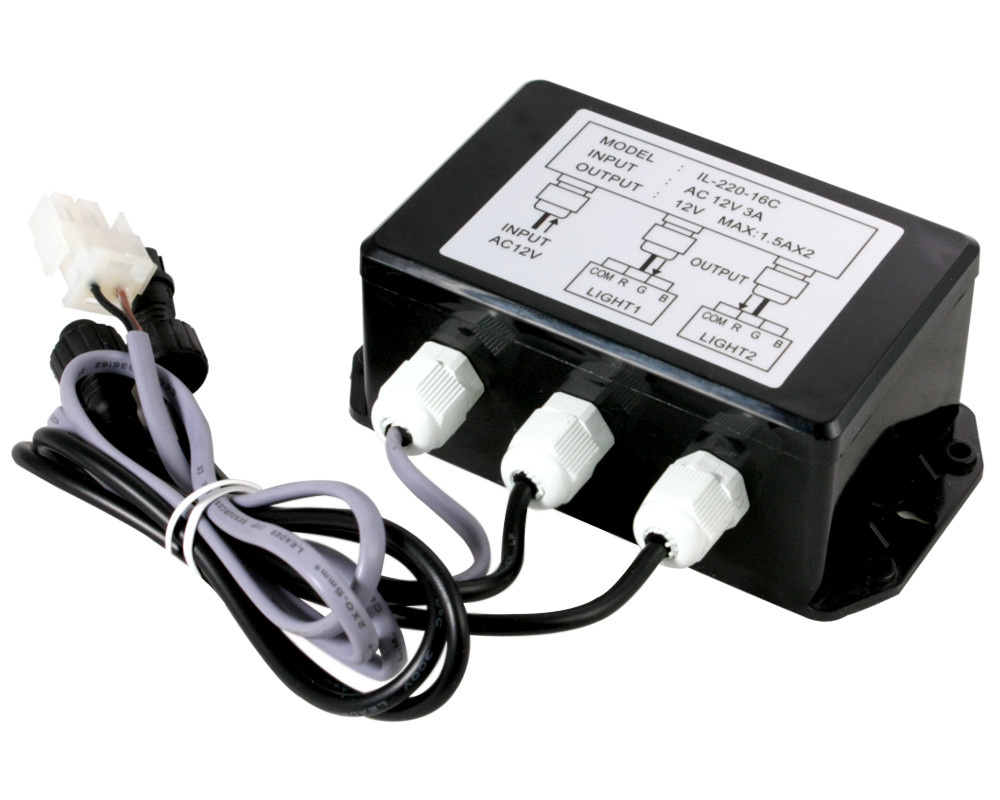

Unidad de control de iluminación LVJ de 2 salidas

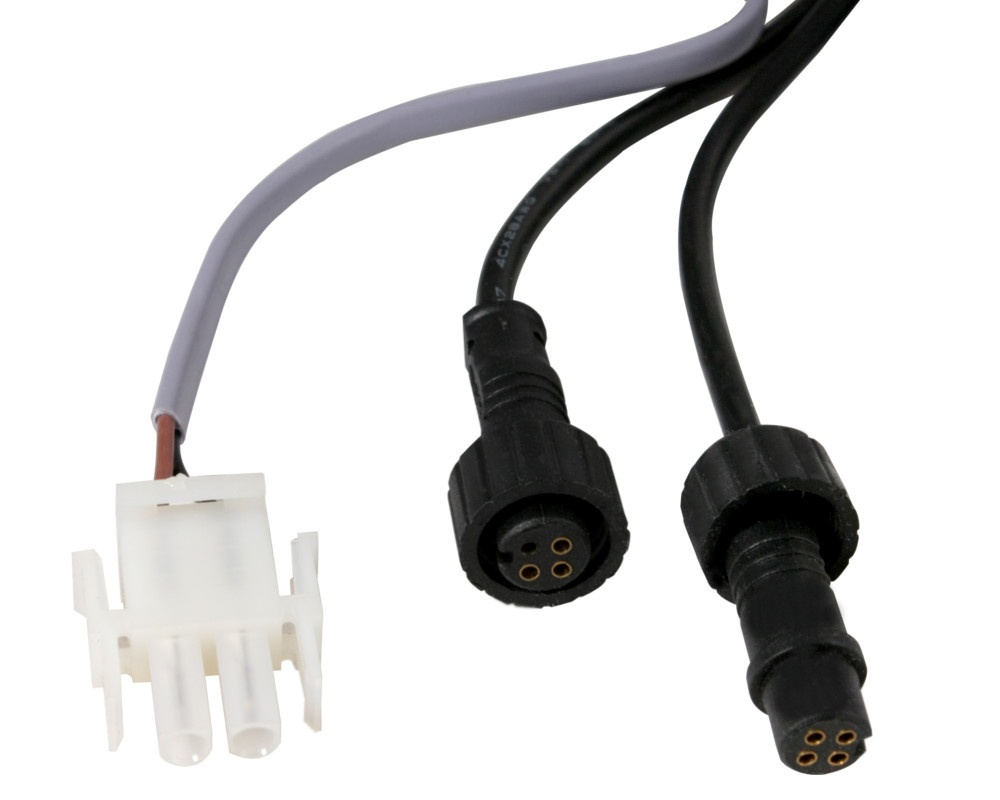

Gracias a su cable equipado con un enchufe AMP de 2 conductores macho, esta unidad de control se conecta a una fuente de 12 V AC como una caja de control Balboa o Waterway, entre otras.

Con sus dos salidas DIN RGB, se pueden conectar varios kits LVJ, y la unidad de control gestiona los cambios de color para que todos los ledes permanezcan sincronizados.

Conexión eléctrica

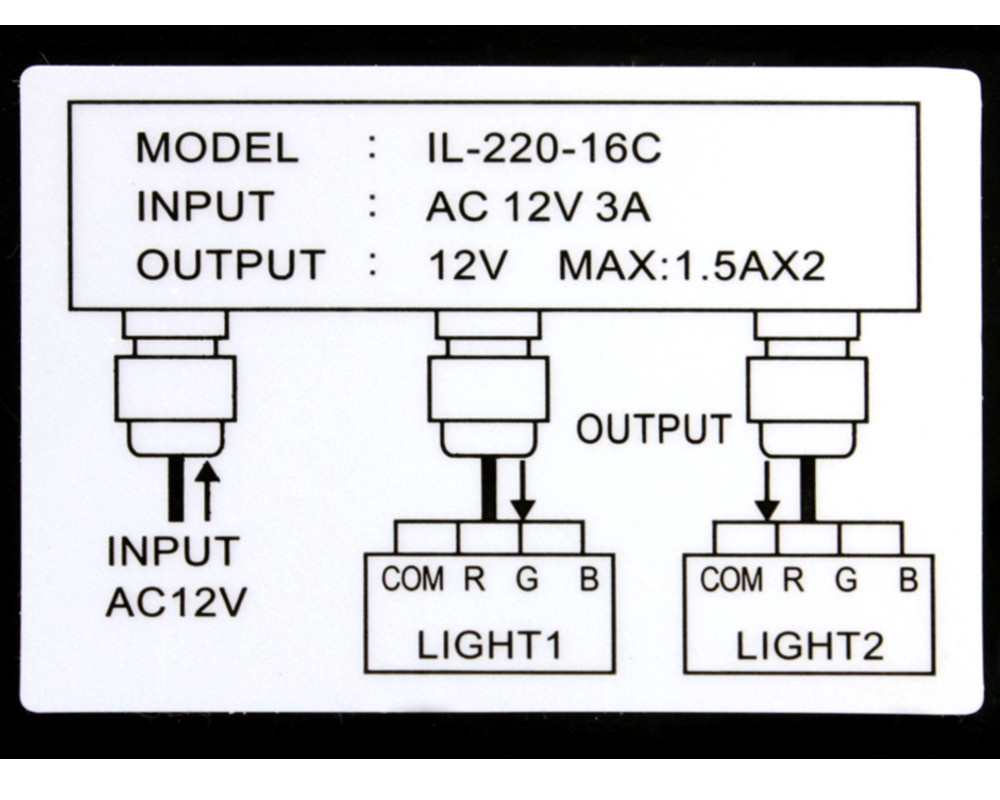

Véase la foto 2
Si LVJ modifica el cableado de sus enchufes DIN, compruebe bien los enchufes actuales si va a reemplazar el controlador.

Opción A: enchufe DIN de conector plano, para conectarlo a un conjunto de proyector y bombilla de 5" Opción A.

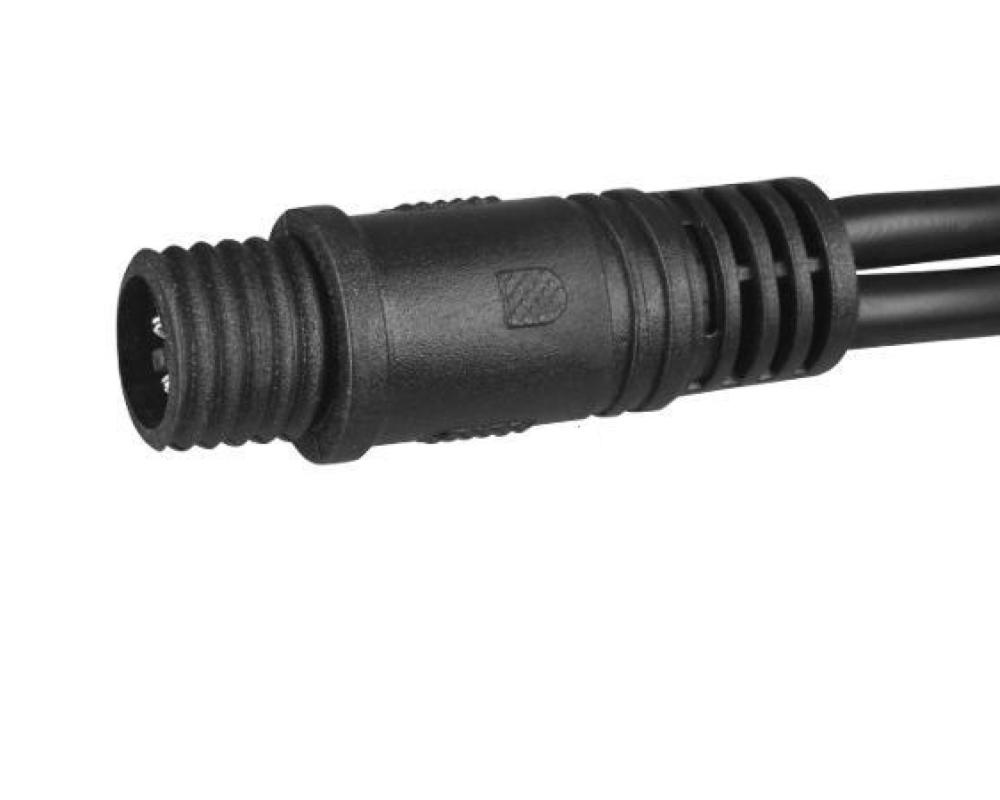

Opción B: conector DIN con conector redondo, para conectarlo a un conjunto de proyector y bombilla de 5" Opción B. A continuación, es posible realizar una conexión en cascada con un proyector de 2,5" o cables de 1 led. Esta versión del controlador puede ser reemplazada por un controlador de 1 salida dependiendo de la potencia de su instalación.

Dimensiones
130 x 70 x 49 mm

Características técnicas
Tensión de entrada: 12 V AC
Tensión de salida: 12 V DC
Corriente máxima: 3 A (1,5 A X 2)

Referencias
LVJ: IL-220-16C
