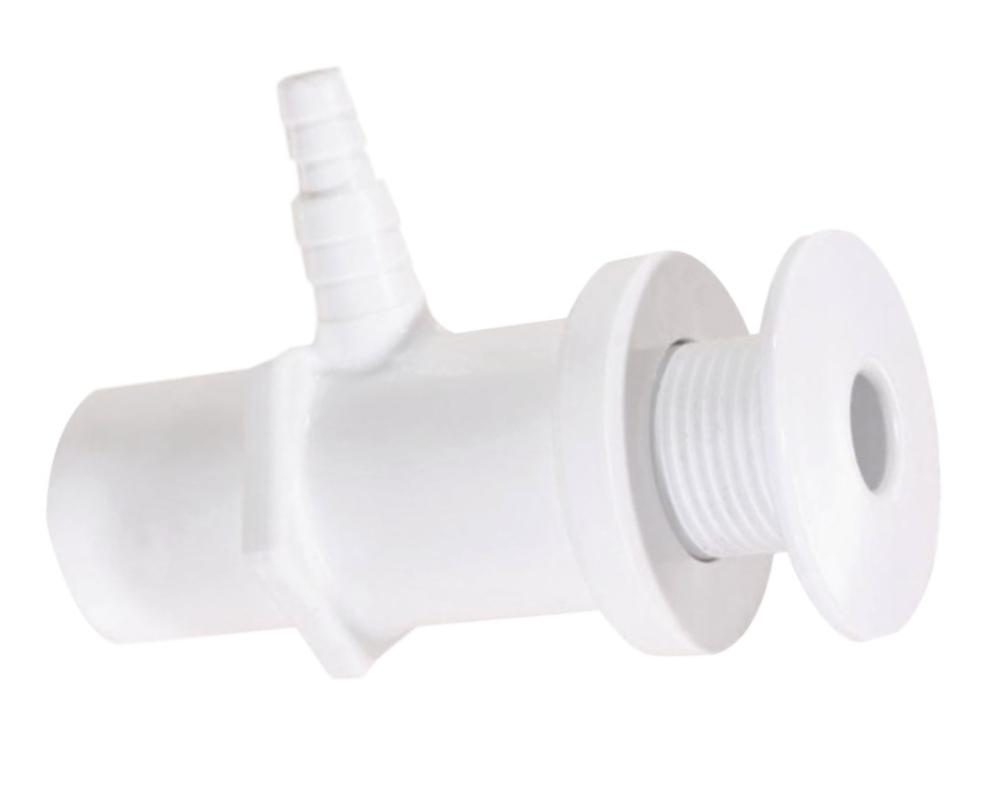

Buse HydroAir pour injection d'ozone
Cette buse de la marque HydroAir est composée d'une douille et d'une buse intérieure.
Elle est souvent installée en tant que buse et injecteur d'ozone tout-en-un. L'eau sous pression entre par l'arrière de la douille, et aspire de l'air ozoné par un tuyau connecté au petit embout cannelé. Ce tuyau est relié directement à l'ozonateur.
Pour assurer l'étanchéité, nous vous recommandons d'utiliser un joint et aussi du silicone sans acétone entre la buse et la paroi interne du bassin.
Dimensions de l'ensemble
Diamètre de perçage : 22 mm
Longueur totale : 66 mm
Diamètre extérieur raccord eau : 27 mm, pour un tuyau de 3/4 pouce
Diamètre intérieur raccord eau : 21 mm, pour un tuyau de 1/2 pouce
Diamètre extérieur air/ozone : 10 mm ou 7,5 mm
Dimensions de la buse
Longueur : 29 mm
Diamètre du pas de vis : 20 mm
Raccordements
Eau : directement avec un tuyau 1/2 pouce, ou avec un tuyau 3/4 pouce en ajoutant un raccord 3/4 pouce femelle.
Air : l'embout cannelé a deux niveaux, avec des largeurs différentes. La partie la plus large s'insère dans un tuyau 3/8 pouce, ou l'extrémité la plus fine s'insère dans un tuyau 1/4 pouce, ce qui est la taille standard pour des tuyaux d'ozone.
Références
Balboa / HydroAir : 10-2650
