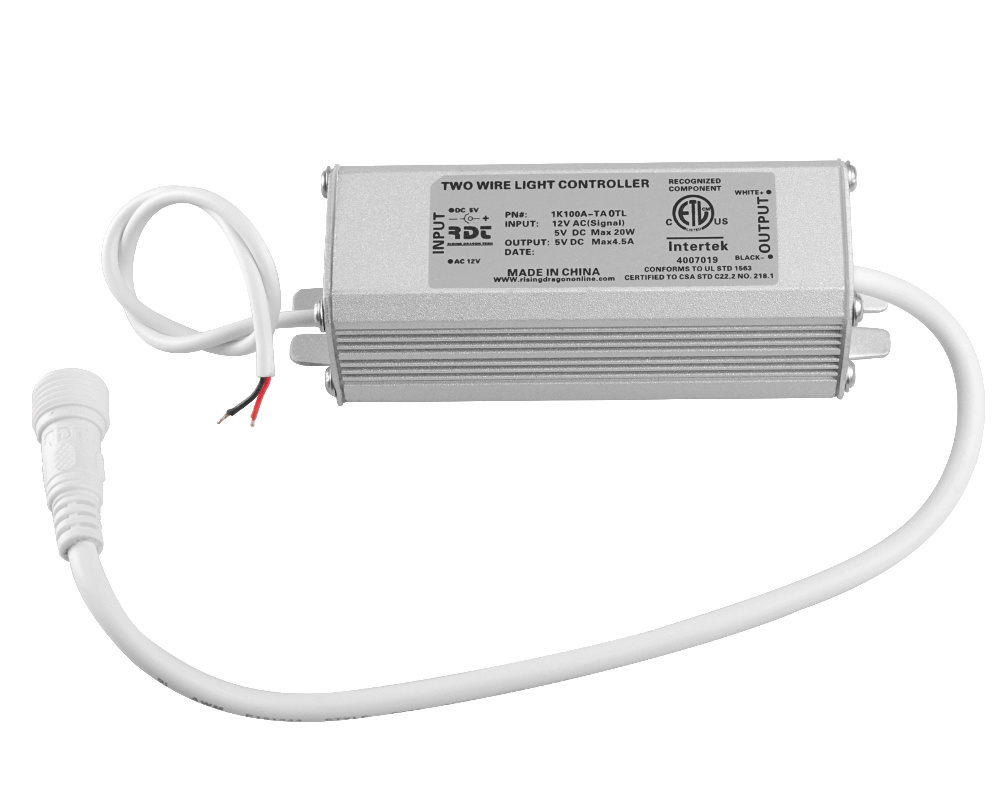

Contrôleur éclairage Rising Dragon Pinnacle Two Wire

Ce boîtier de contrôle d'éclairage multicolore, de la marque Rising Dragon, est installé sur plusieurs marques de spas.

Il fait partie du sytème d'éclairage Pinnacle. Il se raccorde à la sortie lumière de votre système de contrôle en 12V AC, et aussi à un transformateur en 5V DC (courant continu). Les LEDs branchés à ce contrôleur seront alimentés en 5V DC, tandis que l'alimentation en 12V AC sert uniquement à donner le signal au contrôleur de changer de couleur d'éclairage.

Un raccordement avec un câble d'éclairage permet ensuite le branchement de l'éclairage souhaité, comme une ampoule multicolore 15 LEDs ou un répartiteur 6 LEDs.

Ce contrôleur ne doit pas être confondu avec le modèle à quatre fils de la marque. Les deux versions ne sont pas interchangeables ! Vérifiez bien la prise de sortie du connecteur, à deux ou quatre pins (voir photo 2).

Caractéristiques techniques
Tension d'alimentation entrée : 5V DC
Tension de contrôle : 12V AC
Tension d'alimentation sortie : 5 V DC
Puissance max. : 20 W

Références
Rising Dragon : 1K100A-TA0TL et K100ATA
