Garniture mécanique US Seal PS-671 - Waterway Tiny Might
En stock
39,00€
TVA 20% incl.

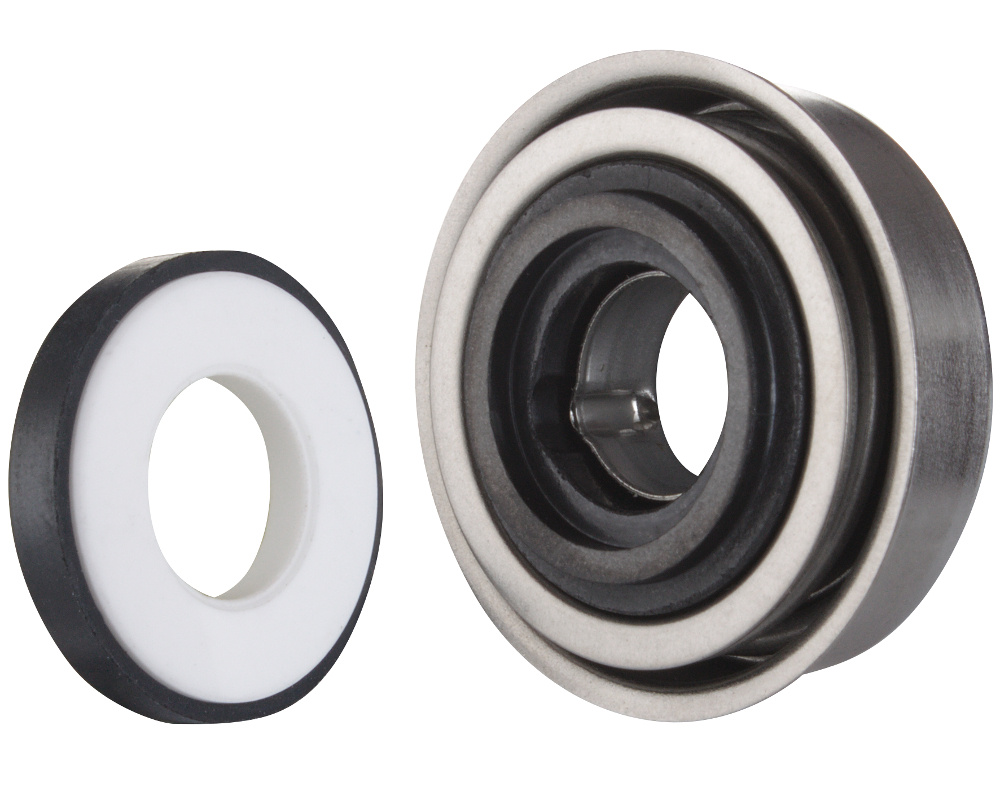

La garniture mécanique assure l'étanchéité du corps de la pompe autour de la sortie de l'arbre du moteur. Elle est composée d'une partie qui s'installe sur le corps de la pompe et une partie qui s'enfile sur l'axe à l'arrière de la turbine.

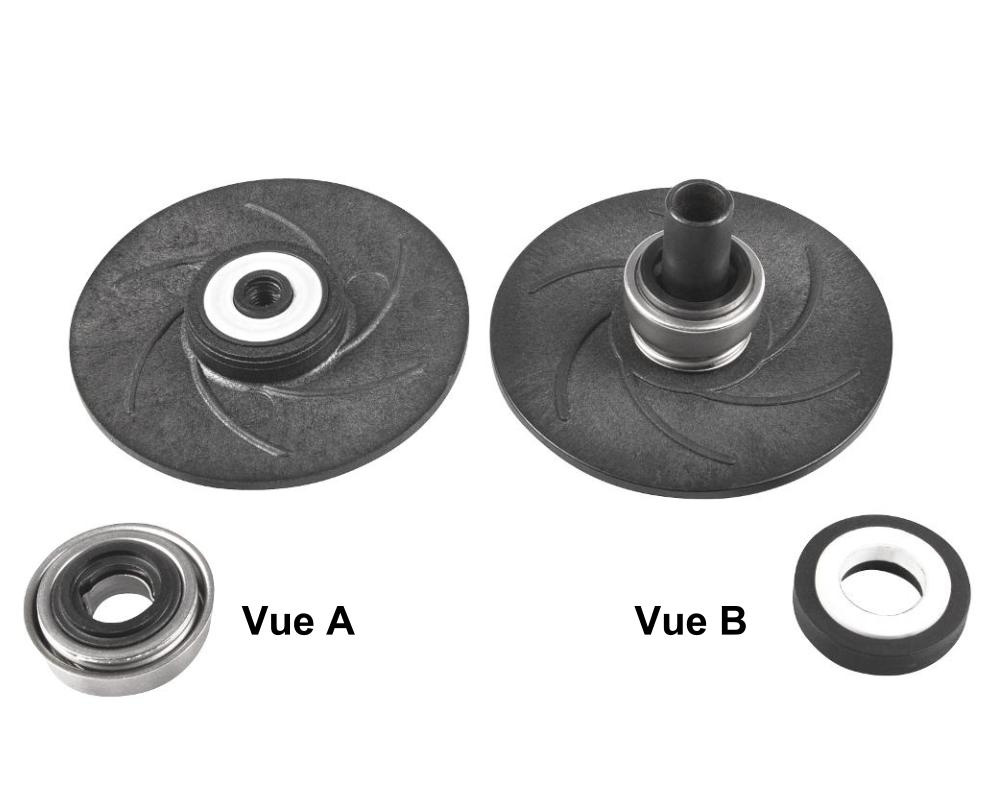

Note : Nous vous conseillons de démonter votre corps de pompe avant de choisir la garniture mécanique afin de vous assurer du modèle installé. La pompe Tiny Might a en effet été commercialisée avec deux modèles de turbines et garnitures mécaniques différents (voir photo 3).
La garniture mécanique que nous proposons n'est compatible que si votre turbine est du modèle A.
- Vue A : La turbine n'a pas d'arbre. C'est l'axe du moteur qui passe directement à travers la garniture mécanique. La bague céramique est fixée sur la turbine, le ressort en métal statique est sur la volute.
- Vue B : La turbine a un arbre. Le ressort en métal est sur la turbine, la bague céramique est statique sur la volute. Nous ne proposons pas la garniture mécanique si votre pompe est de ce modèle. Il vous faudra changer le corps de pompe en entier.
Dimensions (mm)
| Partie céramique | Partie ressort | |
| Ø Extérieur | 22,6 |
28,8 |
| Ø Intérieur | 10,5 |
10,4 |
| Hauteur | 4,2 |
11,7 |
Compatibilité
Waterway Tiny Might uniquement
Références
Waterway : 811-4000
U.S. Seal : PS-671
